Тахогенераторы

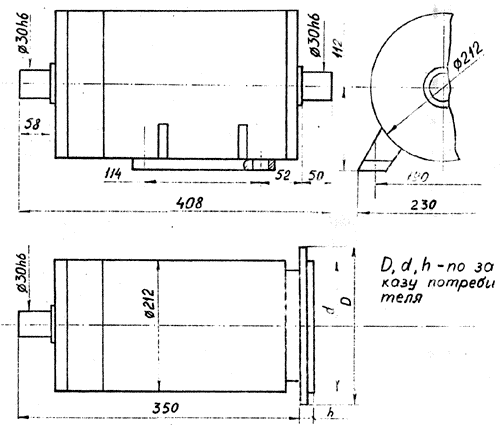

Параметры и размеры тахогенераторов постоянного тока ТП212, ТП130

Тахогенераторы постоянного тока ТП212, ТП130 предназначены для работы в качестве датчиков частоты вращения электродвигателей в системах автоматического регулирования прокатных станов, металлургических и других агрегатов.

Возбуждение тахогенераторов осуществляется от постоянных магнитов.

Зона чувствительности тахогенераторов не хуже 1:200 от номинальной частоты вращения. Тахотенераторы устойчиво работают в системах обратной связи в диапазоне от номинальной до 0,02 номинальной частоты вращения.






Наименование параметраЕдиница измеренияТахогенераторы
ТП212ТП130
1. Номинальная частота вращения мин-1 200; 400; 600; 1500; 2000 1500; 2000; 3000; 4000
2. Номинальное напряжение В 200 200
3. Номинальное сопротивление нагрузки кОм 2,1 2,1
4. Нелинейность выходного напряжения, не более % 0,5 0,5
5. Асимметрия выходной характеристики при правом и левом вращении якоря, не более % 0,1 0,1
6. Температурная погрешность, не более %/град. 0,03 - 0,05 0,05
7. Коэффициенты пульсаций гармонических составляющих выходного напряжения гахогенераторов, не более
- оборотные с частотой fr=n60 % 0,04 0,04
- полюсные с частотой fp1=pn60 % 0,04 0,08
- полюсные с частотой fp2=2pn60 % 0,045 0,10
- зубцовые с частотой fz=zn60 % 0,15 0,18
- коллекторные с частотой fk=kn60 % 0,10 0,13
8. Момент инерции якоря Кг*м2 0,025* 0,0018
9. Масса, не более Кг 40* 18
   * - для исполнения на лапах
